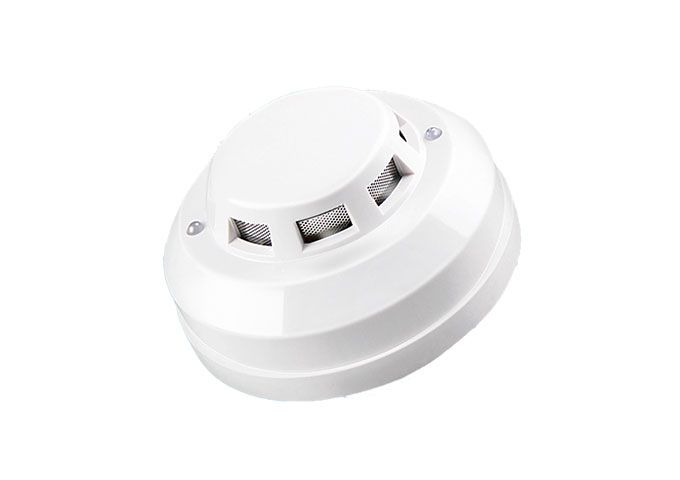

YG100有線煙霧探測器
光電式煙霧探測器是采用煙霧中的顆粒折射紅外光的原理探測火災，電路主要由紅外發射部分和接收部分組成，發射管與接收管置于光學迷宮中，光學迷宮可屏蔽外界雜散光的干擾，但不影響煙霧進入。在無煙狀態下只接受……
光電式煙霧探測器是采用煙霧中的顆粒折射紅外光的原理探測火災，電路主要由紅外發射部分和接收部分組成，發射管與接收管置于光學迷宮中，光學迷宮可屏蔽外界雜散光的干擾，但不影響煙霧進入。在無煙狀態下只接受到很弱的紅外光，當有煙霧進入時，由于散射作用，使接收光信號增強，當煙霧達到一定濃度時，可輸出報警信號。為減少干擾及降低功耗，發射電路采用脈沖工作方式，可提高發射管使用壽命。
■采用低功耗CMOS微處理器
■紅外光電探測方式
■自動復位、斷電復位可配置
■報警輸出常開、常閉可配置
■9-35V無極性寬電壓輸入
■聯網輸出報警
■SMT工藝制造，穩定性強
■結構設計獨特，防塵、防蟲、抗外界光線干擾
■金屬屏蔽，抗射頻干擾
■ABS阻燃外殼，耐高溫，抗沖擊
產品型號 | YG100 | 產品名稱 | 光電式煙霧探測器 |
探測方式 | 光電探測方式 | 傳感器 | 紅外光電傳感器 |
報警指示 | 紅色LED常亮 | 復位方式 | 自動復位、斷電復位可選 |
報警輸出 | 常開/常閉可選，節點容量DC28V100mA | 抗RF干擾 | 10MHz—1GHz 20V/m |
輸入電壓 | DC9~35V | 工作功耗 | 小于200mW |
外形尺寸 | 104mmx51mm （直徑x高度） | 安裝方式 | 吸頂安裝 |

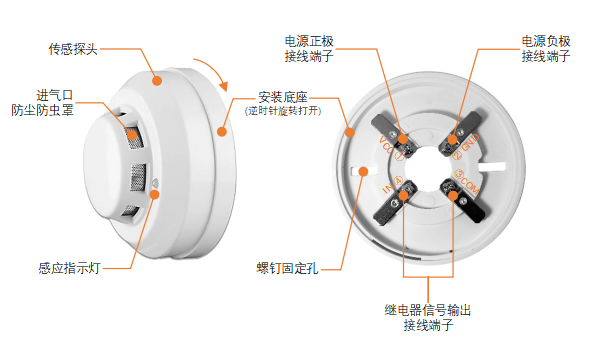

結構圖

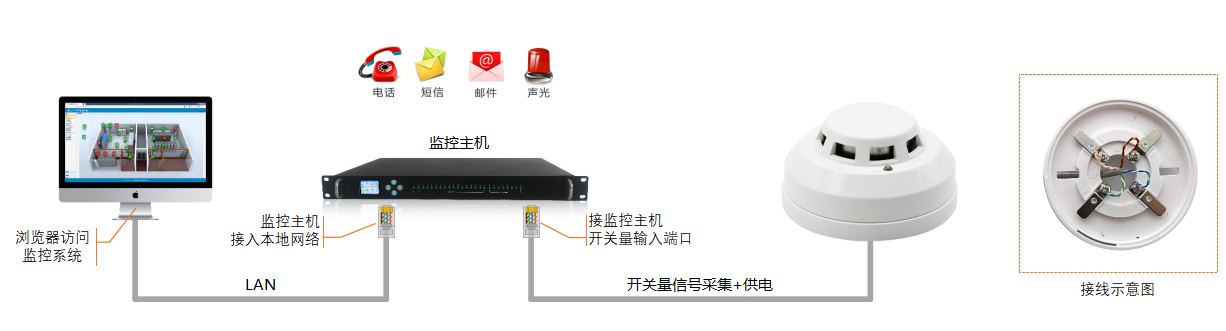

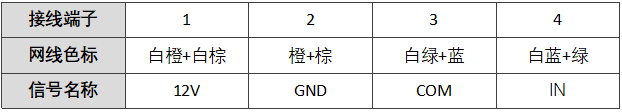

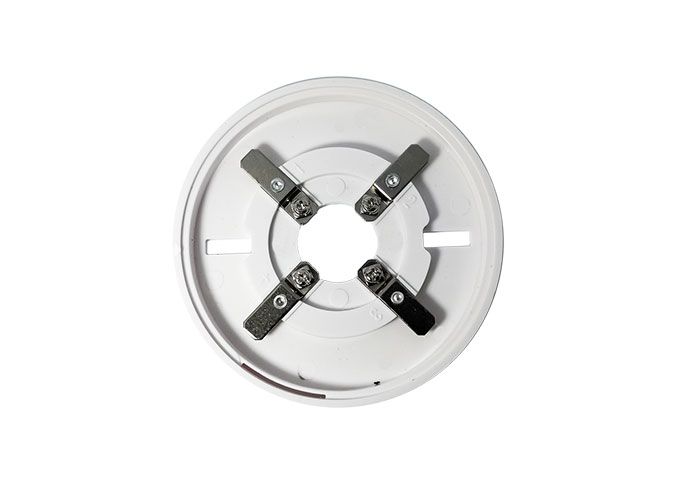

| 接線規范 1.傳感器與監控主機之間連接布線采用優質超五類網線。 2.傳感設備的供電和通訊信號采用網線傳輸，所以對網線的質量要求很高，必須為純銅網線，電阻率越小越好。 3.如果布線距離較遠大于100米或環境存在很強電磁干擾，則必須選擇帶屏蔽超五或六類優質網線。 4.逆時針旋轉安裝底座即可打開探測器，安裝底座有四顆接線端子，且有序號標識，根據下表接線端子序號和線色進行對應接線。 5.為了方便接線，且防止傳感設備接線出錯，必須根據遵守下表網線線芯命名標準進行接線。
|
