一、概述

隨著社會信息化程度的不斷提高，機房計算機系統的數量與日俱增，其環境設備也日益增多，機房環境設備（如供配電系統、UPS電源、空調、消防系統、保安系統、漏水檢測系統等）必須時時刻刻為計算機系統提供正常的運行環境。一旦機房智能設備出現故障，就會影響計算機系統運行，對數據傳輸、存儲及系統運行的可靠性構成威脅，如事故嚴重又不能及時處理，就可能損壞硬件設備，造成嚴重后果。因此，對機房動力設備及環境實施監控就顯得尤為重要。

為此融智云綜合監控系統將機房?jī)?nèi)的動力、環境、安防及消防系統分別納入統一的綜合監控平臺，主要涵蓋：供配電、UPS、蓄電池、溫濕度、空調、漏水、新風機、煙感、消防、紅外防盜、視頻圖像、門禁及網絡等，對機房設備實現7×24×365的全面集中監控和管理，保障機房環境及設備安全高效運行，最終實現“集中監控、精確定位故障、高效管理”的機房管理模式。

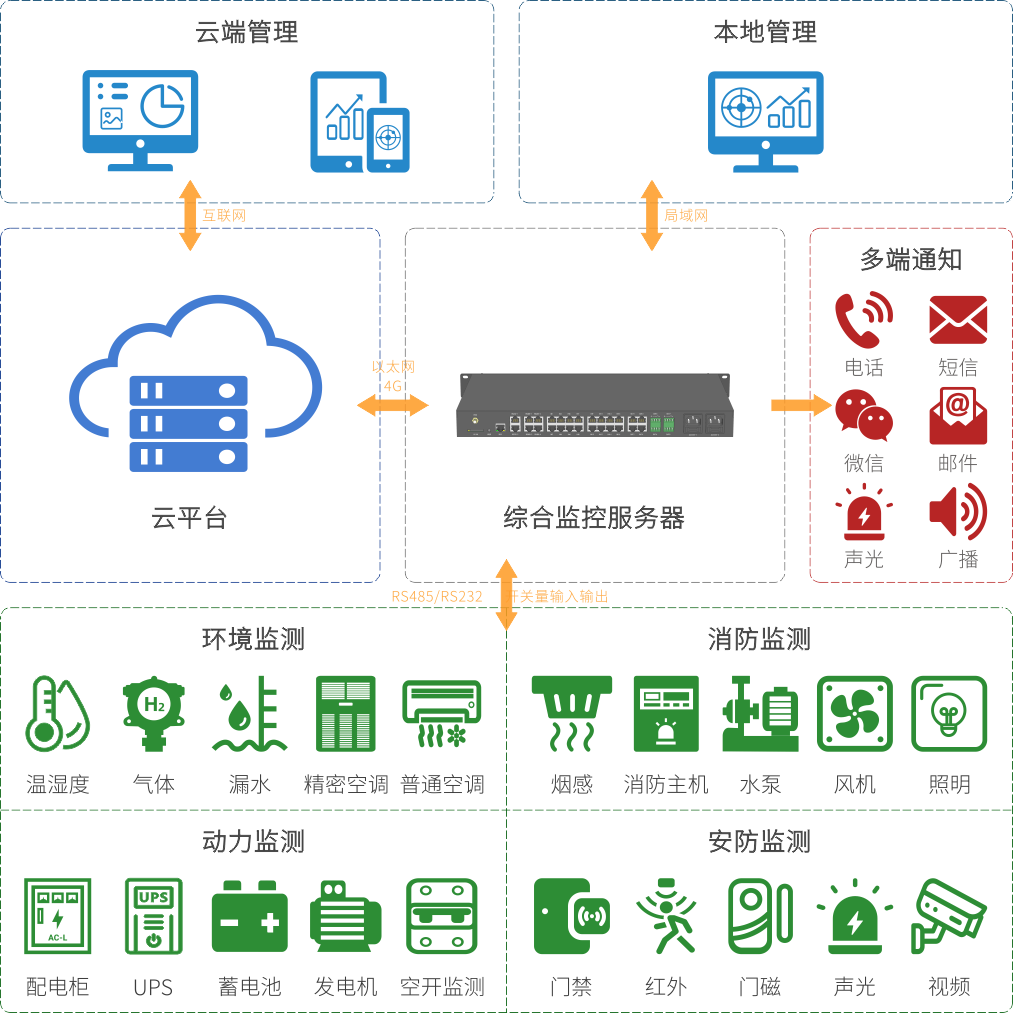

二、系統架構

三、主要功能

 四、系統特點

1.         一體化(ALL IN ONE)設計理念軟硬件高度一體化， ARM +Linux+綜合監控系統，無需額外服務器。

2.         B/S架構，簡潔易用的WEB管理系統界面，無需安裝客戶端軟件。

3.         具備3D風格和WIN10風格雙主頁視圖，不同視角全局呈現，靈活切換視圖模式。

4.         主機高度集成電話短信及音頻處理硬件，無需外接短信電話報警設備，可實現電話語音、短信、郵件、現場廣播及聲光報警。

5.         完善的報警機制，多報警聯系人，電話未接轉短信通知，可對接現場廣播系統實時語音播報，具備告警通知、恢復通知、定時通知，智能過濾算法，避免重復報警。

6.         多信號類型采集控制端口，采用RJ-45接口，復合信號和供電，傳感設備與主機網線連接，中間無需外部供電、采控模塊及協議轉化模塊。即插即用，部署簡單、維護方便。

7.         一體化獨立組網、獨立供電，且主機內置不間斷電源管理硬件及后備鋰電，停電、斷網情況仍可穩定可靠運行。

8.         開放數據接口，數據物模型化，方便第三方系統及云端平臺接入。

9.         靈活、簡單的策略和聯動設置，每個數據點都可以設置邏輯觸發條件，并關聯相應控制和報警動作。

10.      豐富的日志和報表，詳細的事件記錄、報警記錄及關鍵數據歷史記錄，圖表展現分析及數據導出。

11.      方便靈活的定時任務功能，可實現監控狀態短信、郵件定時匯報，開關定時控制等任務的創建。

12.      強大的設備管理功能，被監控傳感和設備無節點限制，可根據需要靈活增加刪減，可對每個監控參數進行策略觸發和聯動設置。

13.      支持視頻圖像集中監控，可對接主流品牌網絡攝像頭和NVR硬盤錄像機。

14.      內置設備類型庫和驅動庫，10年沉淀，支持多種通訊協議，可對接艾默生，施耐德、山特，科華，科士達，易事特、美的、大金、柏克等品牌的智能設備。

15.      內置硬件看門狗，故障自動恢復，來電自啟動，無需人為干預和維護。

16.      云平臺和微信管理，隨時隨地掌握監控動態，讓管理更加輕松簡單。（注：暫不支持，開發中）

五、軟件預覽

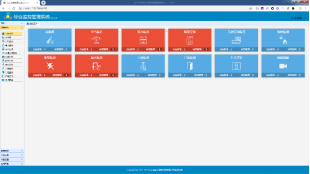

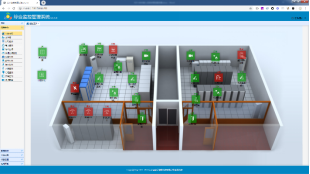

監控主頁3D視圖模式，3D背景圖可靈活定制，監控對象可拖拽自由布局。	監控主頁WIN10視圖模式，監控對象磁貼可拖拽自由布局。

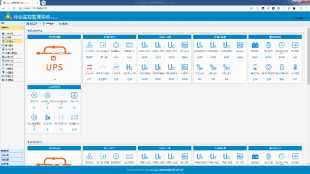

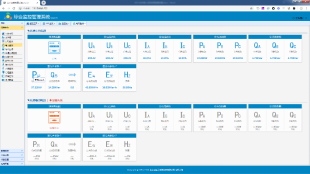

配電監測，實時顯示電壓、電流、功率因數、頻率、有功功率、無功功率、視在功率、電能等。	UPS監測，實時顯示電壓、電流、功率、后備時間、整流器、逆變器、電池、旁路、報警等狀態信息。

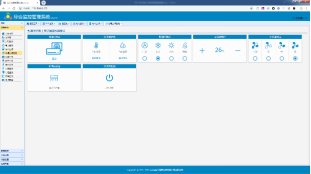

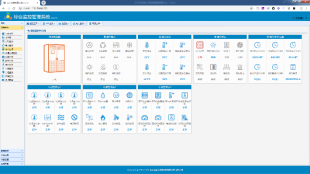

精密空調，實時顯示回風溫度、送風溫度、空調模式、運行狀態、設定參數以及告警故障等信息。	普通空調，顯示開關機狀態及環境溫濕度，支持遠程開關機、模式選擇、溫度調節、風速調節等操作。

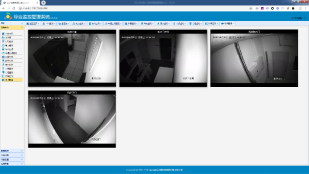

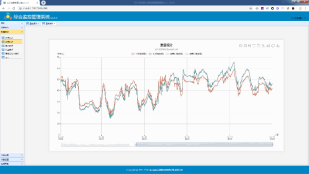

視頻監控，可對接主流品牌網絡攝像頭和NVR，通過監控系統集中查看現場實時視頻圖像。	歷史數據曲線或柱狀呈現，支持縮放、截取、曲線和柱狀轉換、圖表導出、方便數據變化趨勢分析。

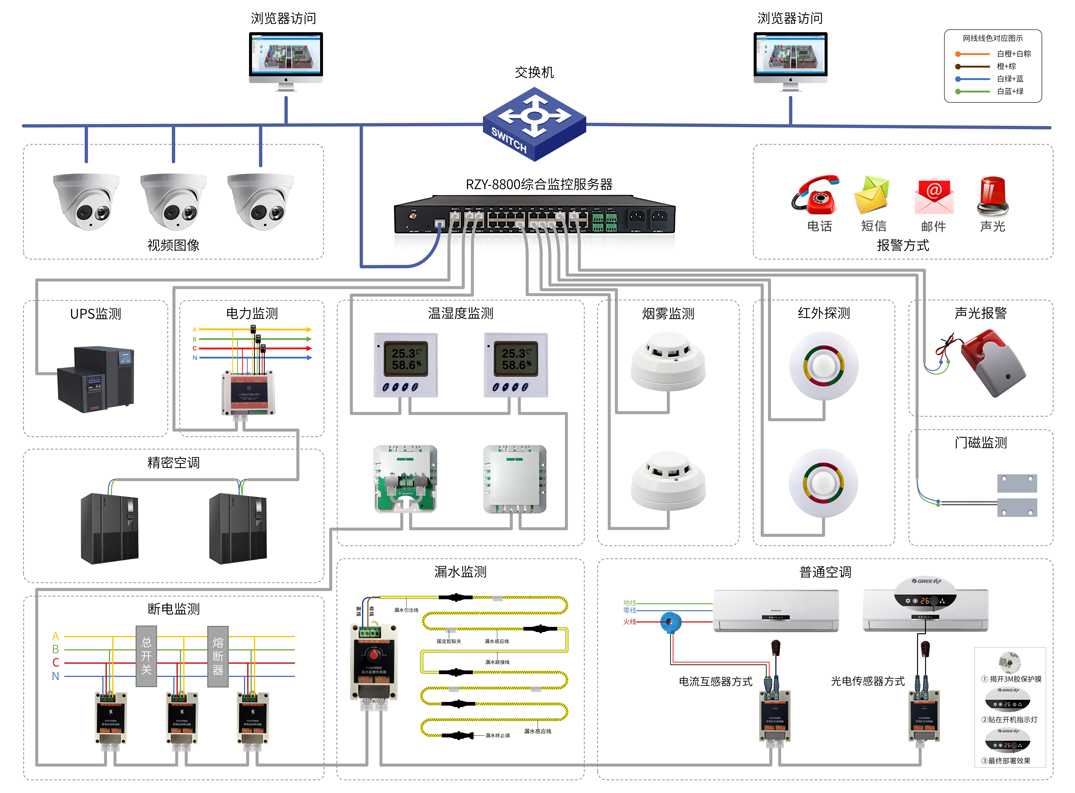

六、部署圖示

七、方案總結

融智云機房綜合監控系統遵循一體化(ALL IN ONE)設計理念，部署簡單、維護方便、軟件易用。重要的是降低了故障點、維護點，減少了外部網絡、供電等不穩定因素對系統的干擾，提高監控系統的可靠性和穩定性，保障機房環境及設備安全高效運行，最終實現“集中監控、精確定位故障、高效管理”的機房管理模式。

可廣泛用于政府、電力、軍隊、銀行、電信、教育、醫院、機場、鐵路、工廠、酒店、物流、交通等行業，適用于計算機網絡機房、通信機房、通信基站、電力基站、變電站、居民配電所、UPS機房、蓄電池組機房、藥品庫房、倉庫等場景的動力、環境、安全及網絡的一體化綜合監控，實現無人值守，提高維護效率，降低管理成本。
